• 높은 천고와 메자닌 구조로 인한 냉기 정체 해결
• 작업자 주요 동선을 따라 냉기를 정확하게 공급
• 천장 구조물을 피해 제한된 공간에 덕트 설치

높은 천고와 복잡한 내부 구조

넓은 공간과 높은 천고, 메자닌 구조로 냉기가 작업구역까지 제대로 전달되기 어려웠습니다. 공간 전체를 냉방하려면 많은 설비 비용이 필요했습니다.

작업구역까지 도달하지 않는 냉기

에어컨에서 차가운 공기가 나와도 높은 위치에 머무르면 작업자가 있는 구역까지 충분히 내려오지 못합니다. 필요한 곳에 냉기를 직접 전달할 방법이 필요했습니다.

제한적인 덕트 설치 공간

천장에는 소방배관을 포함한 구조물들이 지나가고 있어 에어컨과 패브릭덕트를 설치할 수 있는 높이가 제한적이었습니다. 기존 설비와 간섭하지 않는 배치가 필요했습니다.

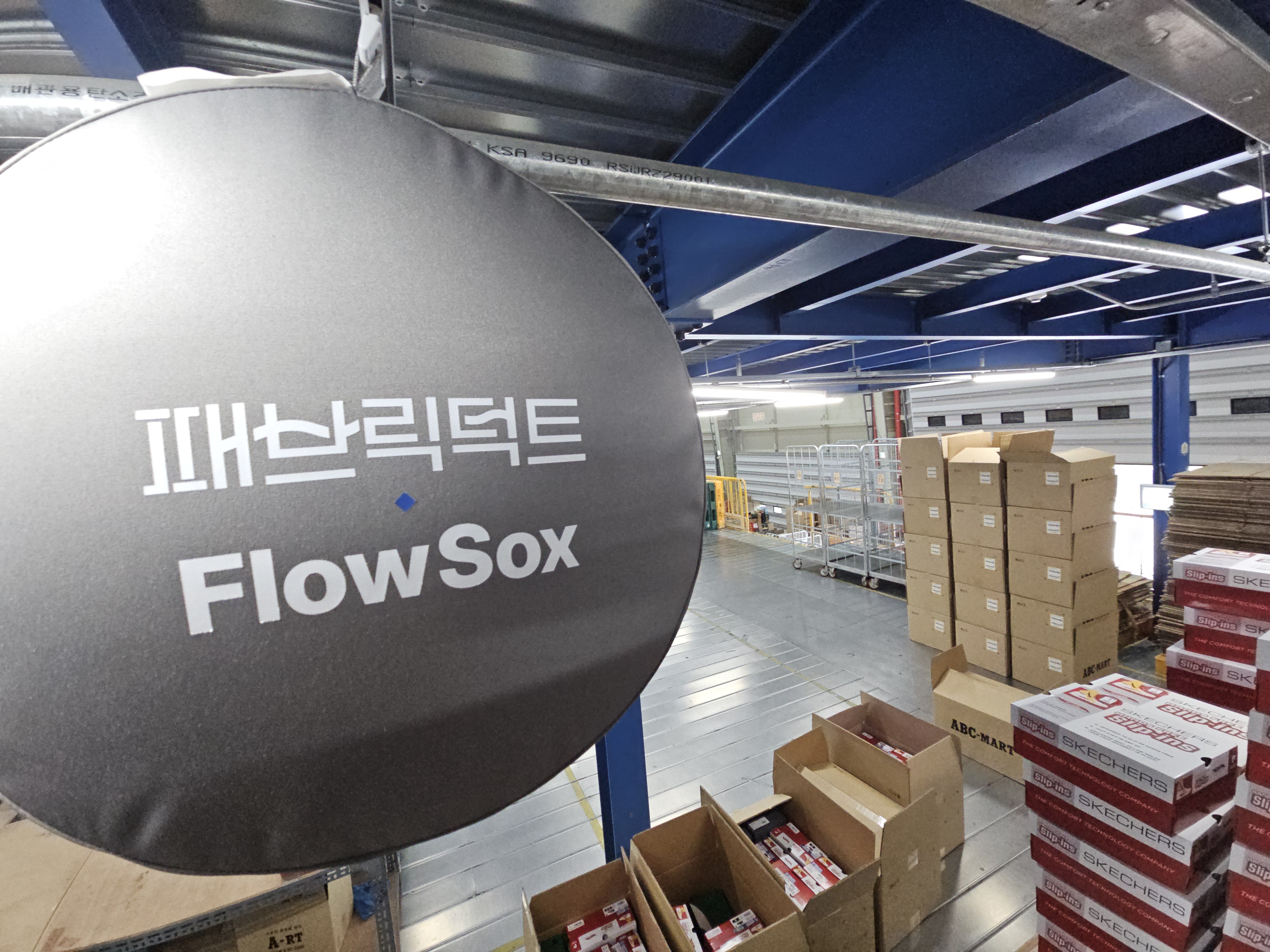

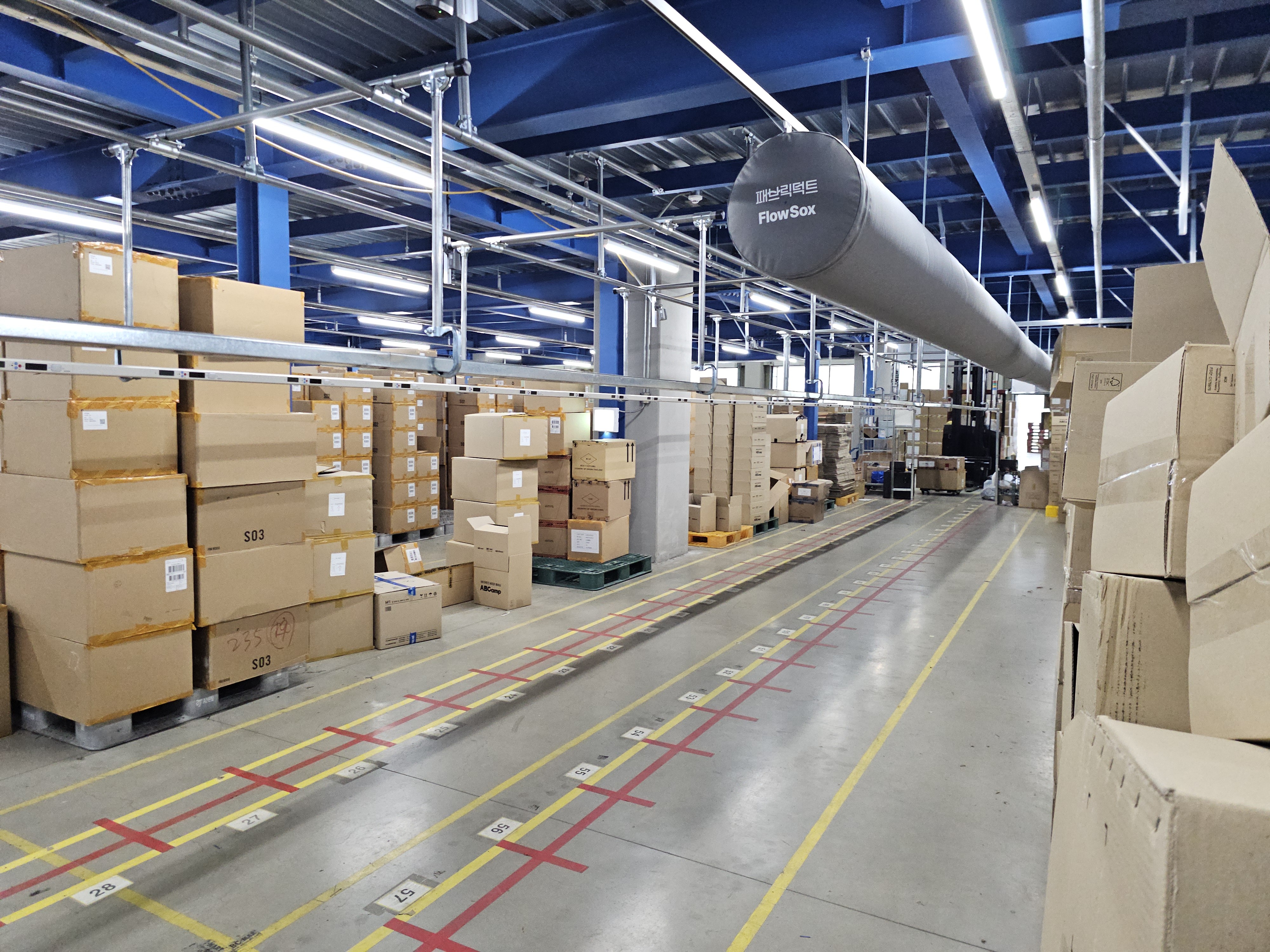

작업동선을 따라 패브릭덕트 설치

작업자가 주로 이동하고 머무는 구역을 따라 패브릭덕트를 설치했습니다. 불필요한 공간보다 실제 냉방이 필요한 작업영역에 냉기를 집중했습니다.

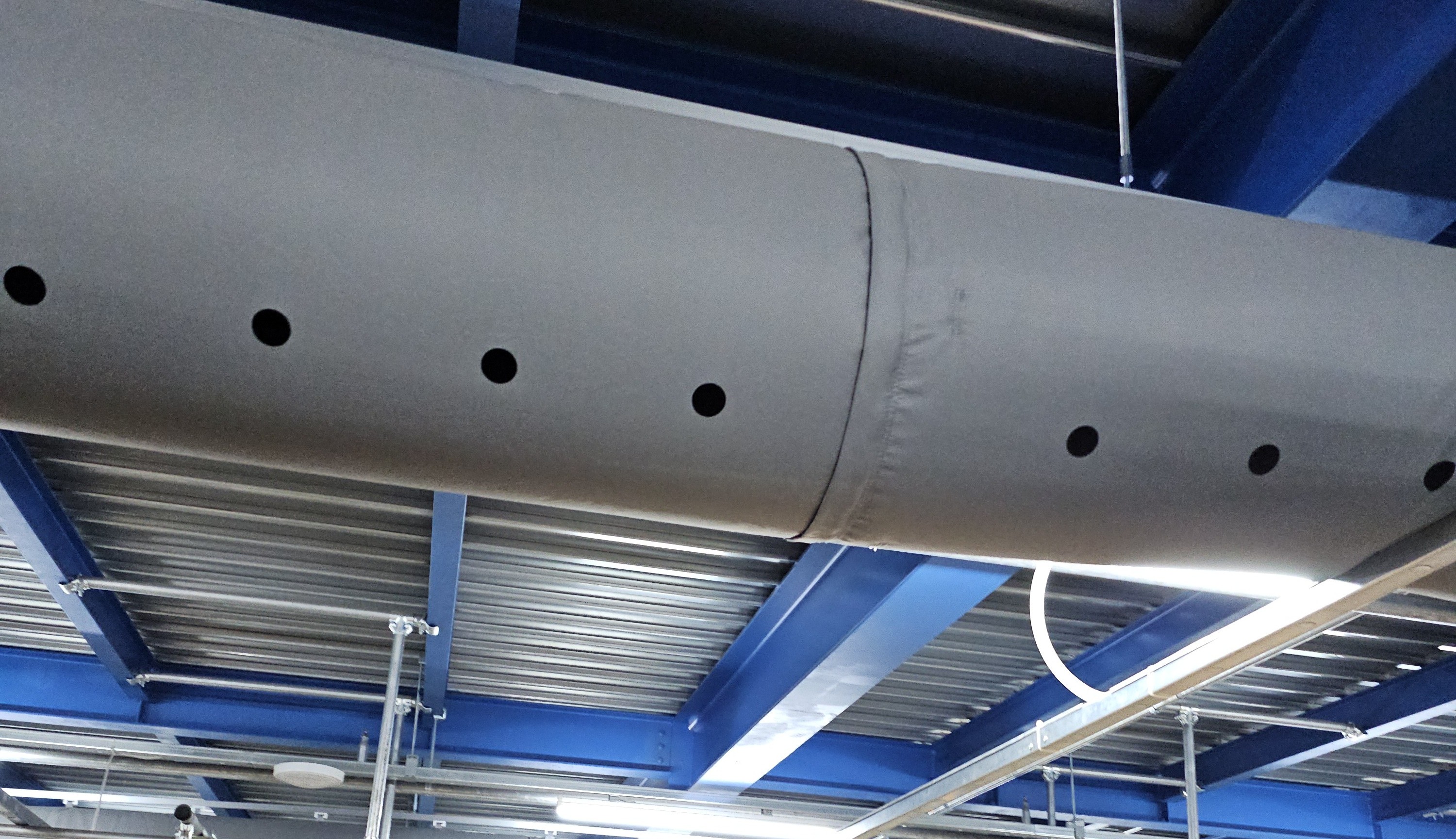

작업자 위치별 토출각 정밀 설계

덕트 위치와 작업자 위치에 따라 토출 방향을 6시, 5시, 5시 30분, 4시 30분 등으로 각각 다르게 설계​했습니다. 냉기가 작업자 머리 위로 정확하게 분배되도록 조정했습니다.

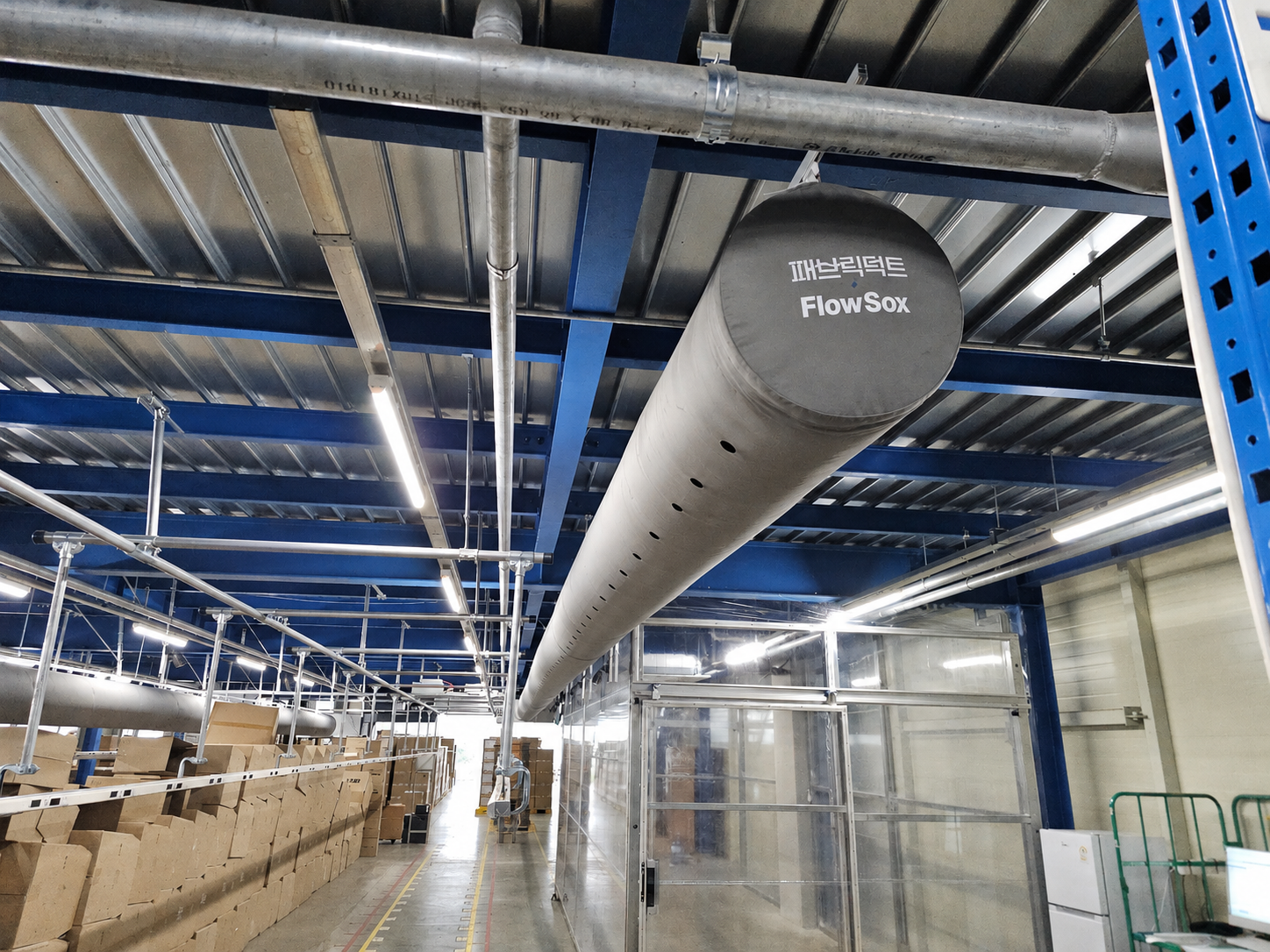

천장 구조물을 고려한 설치

기존 소방배관과 간섭되지 않도록 에어컨과 덕트의 설치 높이를 조정했습니다. 제한된 천장 공간에서도 기존 설비 변경을 최소화했습니다.

에어컨 15대 → 11대로 축소

최초에는 에어컨 15대 설치가 계획되었지만, 패브릭덕트를 통한 냉기 분배로 11대만 설치했습니다. 냉방설비 수량을 줄여 초기 설비비용을 절감했습니다.

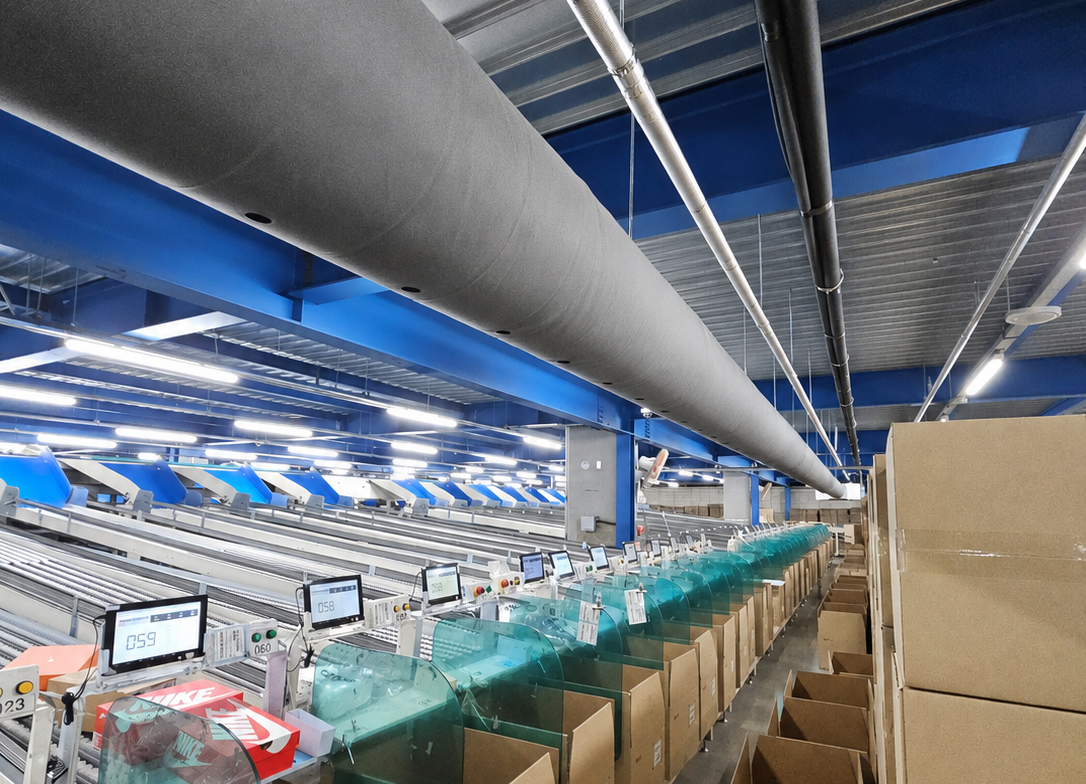

작업구역 중심의 국소냉방 구현

각 구간의 토출 방향을 세밀하게 조정해 냉기가 높은 천장에 머무르지 않고 작업자가 있는 구역으로 전달되도록 했습니다.

덕트 설치 전 구역에 고른 냉기 공급

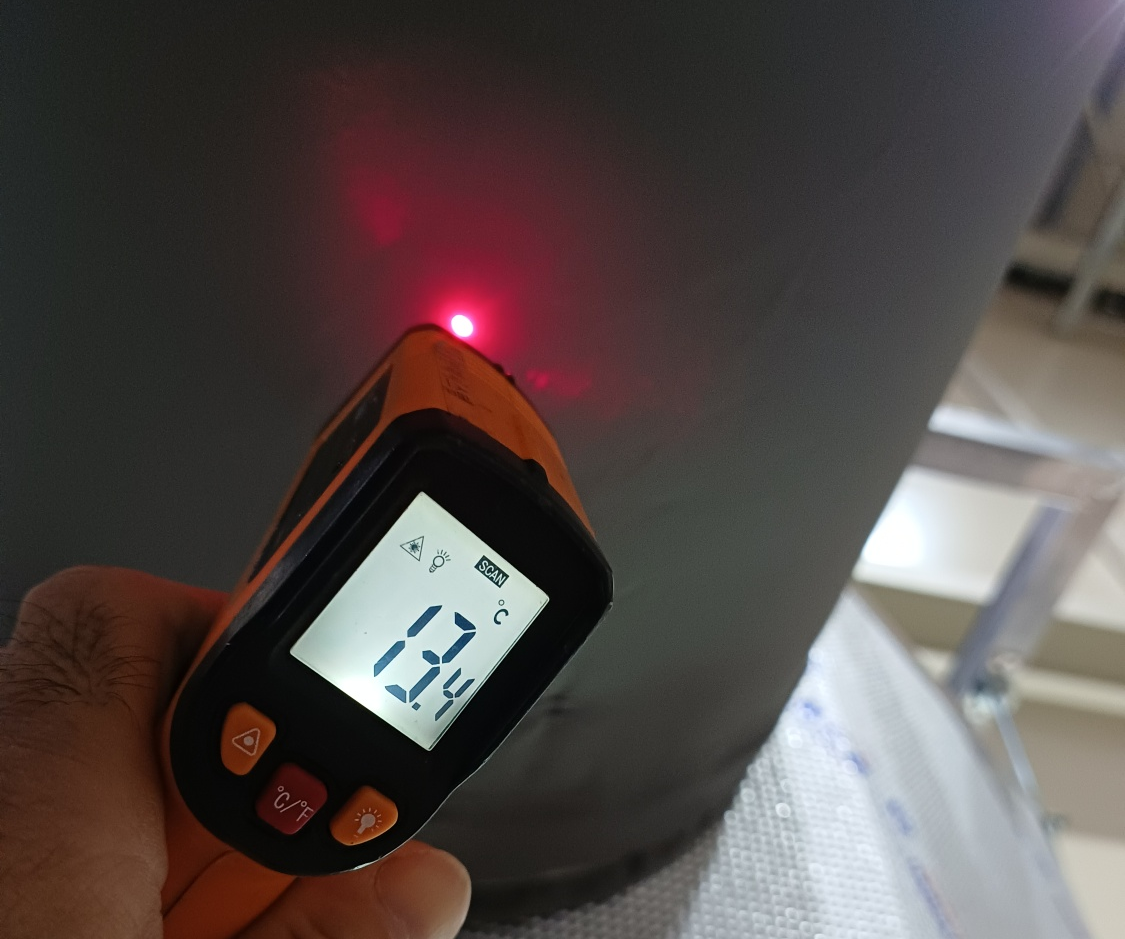

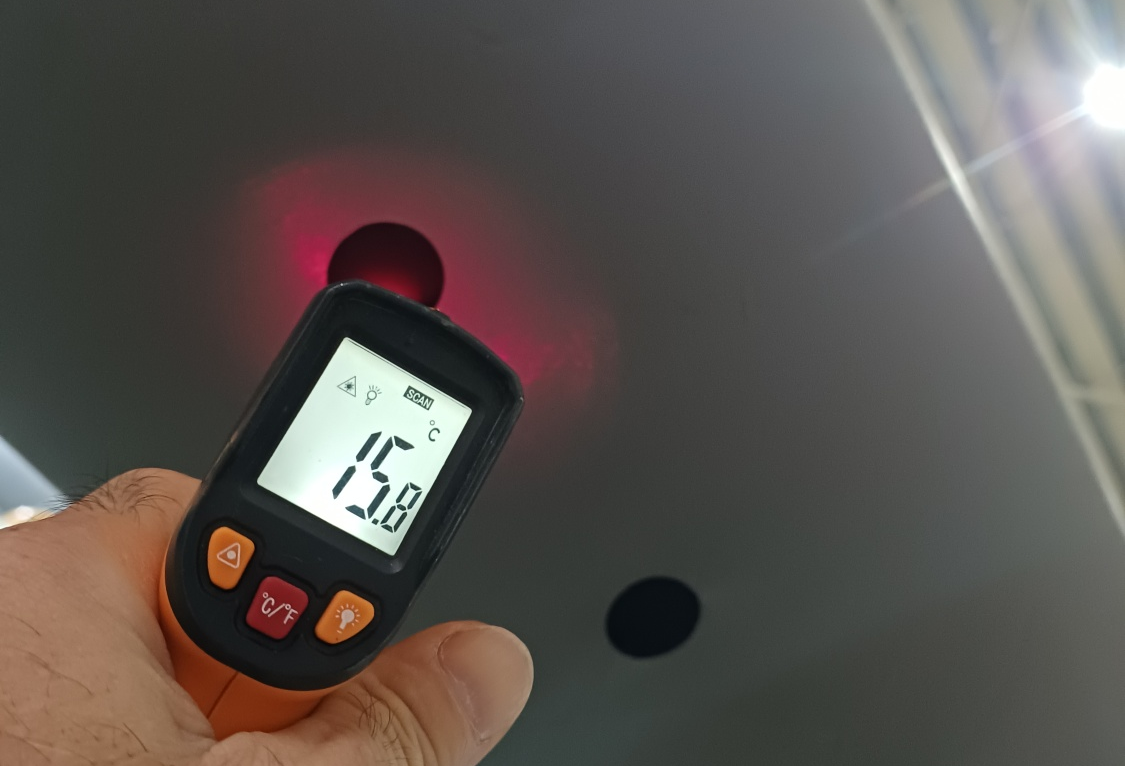

덕트 첫 토출구 13℃, 말단 토출구 15℃​로 덕트 끝까지 냉기를 안정적으로 전달했습니다.
